商品仕様
| 型式 | GL260 |
|---|---|

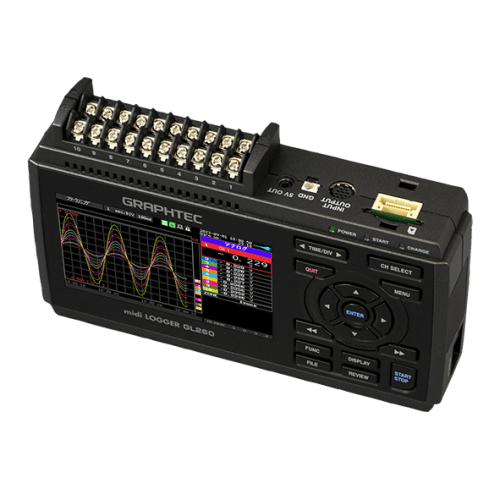

| 品名 | midi LOGGER |
| アナログ入力ch数 | 10ch |
| アナログ入力端子形状 | M3ねじ式端子(角型平座金) |
| 入力方式 | フォトモスリレーによるスキャン方法、全CH絶縁、平衡入力 |
| 測定レンジ | 電圧:20・50・100・200・500mV、1・2・5・10・20・50・100V、1-5V F.S. 熱電対:K,J,E,T,R,S,B,N,C(旧W:WRe5-26) 湿度:0~100%(電圧0~1Vスケーリング換算)※B-530(オプション)使用 |
| フィルタ | Off、2、5、10、20、40(左記の回数で移動平均を実施) |
| A/Dコンバータ 分解能 | 16Bit(有効分解能:±レンジの1/40,000) |
| 最大入力電圧 | 入力端子+/-間:20mV~1Vレンジ(60Vp-p) 入力端子/入力端子間:60Vp-p 入力端子/GND管:60Vp-p |
| 外部入出力 | 【入力】 トリガ入力(1ch)または外部サンプリング入力(1ch)、ロジック入力(4ch)またはパルス入力(4ch) 入力電圧範囲:0~24V(形線設置入力) 入力信号:無電圧接点(a接点、b接点、NO、NC)、オープンコレクタ、電圧入力 【出力】 アラーム出力(4ch) 出力形式:オープンコレクタ出力(5Vプルアップ抵抗10kΩ) |
| サンプリング周期 | 10ms~1h(10ms~50msは電圧のみ、ch数制限あり)、外部(※GL用入出力ケーブル(B-513)が必要です。 |
| TIME/DIV | 1s~24h |
| トリガ機能 | 【トリガ繰返し】Off・On 【トリガ種類】 スタート:トリガ成立でデータ収録開始 ストップ:トリガ成立で収録停止 【トリガ設定】 スタート:Off・レベル・外部・時刻・曜日・一定時間 ストップ:Off・レベル・外部・時刻・曜日・一定時間 |
| アラーム機能 | 【アラーム種類】 各チャンネルのアラーム値に対し「Level」または「Edge」で判定 アナログ判定:立ち上がり(↑)・立ち下がり(↓)・範囲内・判定外 ロジック判定:パターン パレス判定:立ち上がり(↑)・立ち下がり(↓)・範囲内・範囲外 |
| パルス入力 | 【判定モード】 回転数モード/積算モード/瞬時モード 【最大パルス入力数】 最大入力周波数:50kHz 最大カウント数:50kC/サンプリング(16Bitカウンタ) |
| PC I/F | USB2.0(ハイスピード)、無線LAN(オプション装着時) |
| 記憶媒体 | 【内蔵メモリ】約8GB(内蔵固定化)(※収録ファイルは1ファイル2GBまでです。) 【外部メモリスロット】SDカードスロット(※オプションのGL無線LANユニット(B-568)装着時は、SDカードスロットを使用できません。 SDメモリカード:SDHC対応、最大約32GBメモリ使用可能(※収録ファイルは1ファイル2GBまでです。) 【記憶内容】 本体の設定条件・測定データ・画面コピー |
| 表示器 | 4.3インチTFTカラー液晶ディスプレイ(WQVGA:480×272ドット) |
| 使用環境 | 0~45℃、5~85%RH(バッテリ駆動時は0~40℃/充電時15~35℃) |
| 電源 | 【ACアダプタ】AC100~240V/50~60Hz 【DC入力】DC8.5~24V 【バッテリパック】DC7.2V(2875mAh) (バッテリパック オプション) |
| 消費電力 | 36VA以下(ACアダプタ使用、LCD ON時、バッテリパック充電時、AC100V) |
| 外形寸法 | W188×D117×H42mm(突起部含まず) |
| 質量 | 500g(ACアダプタ、バッテリ含まず) |
| 耐振性 | 自動車部品第一種A種相当 |
| 便利な機能 | ・アラーム出力機能・アラーム履歴機能・チャネル演算強化・オートスパン・USBライブモード・3WAY電源に対応 |
| 操作性向上 | ・WEBサーバ機能高速化・波形設定簡略化・不要メニューの非表示設定・HELP QRコード表示・視認性向上(ディスプレイ彩度UP/MENUツリー改善/フォント変更) |
| 仕様補足 | ※外部入出力:GL用入出力ケーブル(B-513)が必要です。 |
商品説明
新サービス「G-REMOTE」(※別途有償サービス)3つの新機能(アラーム履歴・CH演算強化・メモリループ機能)
GL240の操作性はそのままに、使用感が大幅に向上
全チャンネル絶縁マルチファンクション入力に対応
チャネル数を絞ることで最高10msでのデータ収録が可能
オプションの無線LANユニット使用でPCとワイヤレス計測が可能
