商品仕様
| 型式 | EX-700R-V-1/4SWL-F1 |
|---|---|
| 継手 | 1/4SWL |
| 流体 | N₂ |
| 流量 | 10mL/min |
| 精度 | ±1%F.S. |
| 再現性 | ±0.2%F.S. |
| 入口最大圧 | 500kPa(G) |
| 許容周囲温度 | 5~50℃ |
| 精度保証温度 | 15~35℃ |
| 許容保存温度 | -10~60℃ |
| 許容周囲湿度 | 10~90%RH(結露なきこと) |
| 接ガス部材質 | SUS316L、SUS316，PTFE、FKM |
| 電気接続 | D-sub9ピン |
| 流量出力信号 | 4~20mA(負荷抵抗500Ω以下)/0~5VDC(負荷抵抗10kΩ以下)/1~5VDC(負荷抵抗10kΩ以上) |
| イベント出力 | NPNオープンコレクタ2点(最大定格30VDC 50mA) |
| デジタル通信 | RS485(MODBUSプロトコル、RTUモード) |
| 表示器 | 4桁7セグメントLED |
| 所用電源 | 24VDC(±10%) 100mA以下 |
| 仕様補足 | ※流体はN₂になります。ほかに指定可能なガスもございます。お問い合わせください。 ※精密ニードルバルブ有りは、一次側圧力、二次側圧力をご指定ください。 ※ドライ且つ腐食成分・ダスト・ミストが含まれないクリーンガスでご使用ください。 ※N₂ガスでの精度保証です。 ※ガス種切替時N₂のフルスケール流量と同じ割り振りとなります。 計測データを元にしたガス種補正ですが、精度を保証するものではありません。 登録済みのガス種以外にもC.F.値が0.50~1.50のガス種はお客様で追加登録可能です。C.F.値についてはお問い合わせください。 |
関連商品
| 商品コード | 商品名 | 定価 | 通常販売価格 |
|---|---|---|---|
| 0299562560 | マスフローメータEX-700Rバルブ無10mL/min | 110,600 円 | 価格はログイン後に確認出来ます |
| 0299562561 | マスフローメータEX-700Rバルブ無50mL/min | 110,600 円 | 価格はログイン後に確認出来ます |
| 0299562562 | マスフローメータEX-700Rバルブ無100mL/min | 110,600 円 | 価格はログイン後に確認出来ます |
| 0299562563 | マスフローメータEX-700Rバルブ無500mL/min | 110,600 円 | 価格はログイン後に確認出来ます |
| 0299562564 | マスフローメータEX-700Rバルブ無1L/min | 110,600 円 | 価格はログイン後に確認出来ます |
| 0299562565 | マスフローメータEX-700Rバルブ無5L/min | 110,600 円 | 価格はログイン後に確認出来ます |
| 0299562566 | マスフローメータEX-700Rバルブ無10L/min | 110,600 円 | 価格はログイン後に確認出来ます |
| 0299562567 | マスフローメータEX-700Rバルブ無20L/min | 110,600 円 | 価格はログイン後に確認出来ます |
| 0299562568 | マスフローメータEX-700Rバルブ無50L/min | 149,200 円 | 価格はログイン後に確認出来ます |
| 0299562569 | マスフローメータEX-700Rバルブ無100L/min | 149,200 円 | 価格はログイン後に確認出来ます |
| 0299562570 | マスフローメータEX-700Rバルブ無200L/min | 149,200 円 | 価格はログイン後に確認出来ます |
| 0299562572 | マスフローメータEX-700Rバルブ有50mL/min | 132,600 円 | 価格はログイン後に確認出来ます |
| 0299562573 | マスフローメータEX-700Rバルブ有100mL/min | 132,600 円 | 価格はログイン後に確認出来ます |
| 0299562574 | マスフローメータEX-700Rバルブ有500mL/min | 132,600 円 | 価格はログイン後に確認出来ます |
| 0299562575 | マスフローメータEX-700Rバルブ有1L/min | 132,600 円 | 価格はログイン後に確認出来ます |
| 0299562576 | マスフローメータEX-700Rバルブ有5L/min | 132,600 円 | 価格はログイン後に確認出来ます |
| 0299562577 | マスフローメータEX-700Rバルブ有10L/min | 132,600 円 | 価格はログイン後に確認出来ます |
| 0299562578 | マスフローメータEX-700Rバルブ有20L/min | 132,600 円 | 価格はログイン後に確認出来ます |
| 0299562579 | マスフローメータEX-700Rバルブ有50L/min | 171,200 円 | 価格はログイン後に確認出来ます |
| 0299562580 | マスフローメータEX-700Rバルブ有100L/min | 171,200 円 | 価格はログイン後に確認出来ます |
| 0299562581 | マスフローメータEX-700Rバルブ有200L/min | 171,200 円 | 価格はログイン後に確認出来ます |
| 0299562582 | 電源アダプター PSK-83CE ケーブル長1.5m | 14,200 円 | 価格はログイン後に確認出来ます |
商品説明

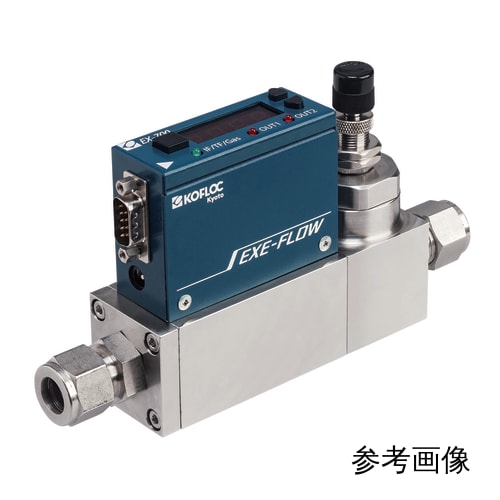

小流量(F.S.10sccm)から大流量(F.S.500slm)までをカバーし、標準在庫を11レンジ用意しています。新型高性能センサー搭載のローコストモデルです。
小型軽量、単電源DC24V駆動。
RS485通信機能あり、アナログ出力4-20mAあり(0-5 VDC/1-5 VDCに変更可能)
RoHS、CE規格対応。
表示器一体型で簡単操作(瞬時積算流量表示、ガス種切替、CF任意設定、上下限アラーム任意設定、流量単位変更ローカット設定、局番設定、通信電送速度変更 etc)
ニードルバルブあり仕様は流量の制御も可能。
