商品仕様

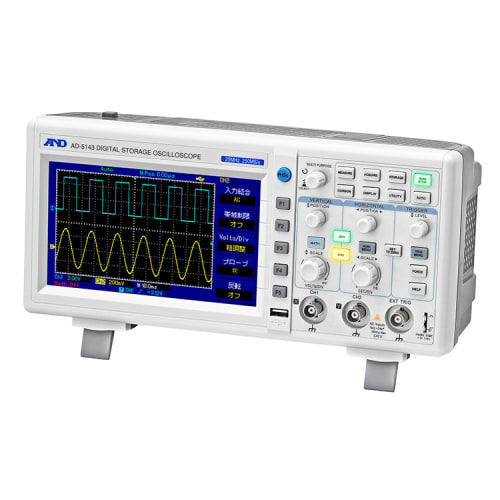

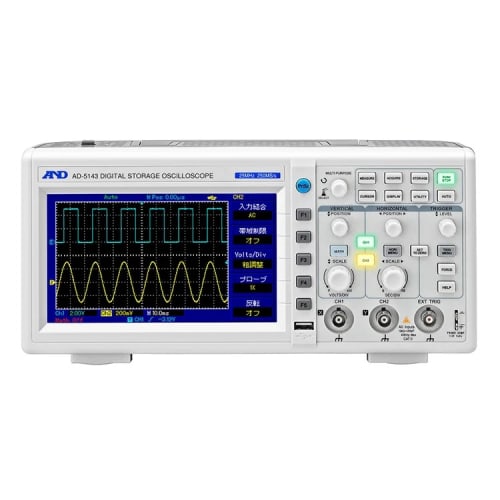

| 型式 | AD-5143 |
|---|---|
| 周波数帯域 | 25MHz |
| 入力(垂直軸) | 周波数帯域(-3dB)/DC結合:DC~25MHz(帯域制限オフの場合)、AC結合:10~25MHz 立上時間:14ns以下 入力感度:1mV/div~20V/div (1-2-5ステップ) DCゲイン感度:±5%(1mV/div~2mV/div),±4%(5mV/div),±3%(10mV/div~20V/div) 入力結合:DC、AC、GND 入力インピーダンス:1MΩ±2%、24pF±3pF 極性:ノーマル 最大入力レベル:400V(DC+ACピーク)、CATII 演算機能:+、-、×、÷、FFT、ソース1/2:CH1またはCH2 オフセットレンジ:±1.5V(1mV/div~100mV/div)、±45V(200mV/div~20V/div) |
| トリガ | ソース信号:CH1、CH2、外部トリガ、ACライン、ALT トリガモード:オート、ノーマル、シングル トリガ形式:エッジ、パルス幅、ビデオ 結合モード・フィルタ:DC、AC、HF除去、LF除去 周波数カウンタ:トリガソース信号の周波数を表示 感度:1div ホールドオフ時間:80ns~10s |
| 外部トリガ | 範囲:±3V 感度:1div以上 入力インピーダンス:1MΩ±2%、24pF±3pF 最大入力レベル:400V(DC+ACピーク)、CATII |
| 水平軸 | 時間軸感度:10ns/div~50s/div、1-2-5ステップ、ロールモード:100ms/div~50s/div モード:メイン、拡大波形、XY 確度:±50ppm |
| X-Yモード | X軸入力:CH1 Y軸入力:CH2 位相シフト:±3° |
| 波形取込 | リアルタイムサンプリングモード:最大250MS/s(1チャンネル使用時)、最大125MS/S(2チャンネル使用時) 垂直分解能:8ビット メモリレコード長:512k 取込モード:サンプル、ピーク、平均 ピーク検出:100ns 平均数:2,4,8,16,32,64,128,256から選択 |
| 自動測定 | 電圧項目:平均値、p-p値、実効値、ハイ値、ロー値、中間値、最大値、最小値、振幅 時間項目:周波数、周期、立上時間、立下時間、+パルス幅、-パルス幅、プリシュート、OVシュート、遅延、正デューティ、負デューティ |
| カーソル測定 | カーソル間の電圧差分(△V)と時間差分(△T)と周波数(1/△T) |
| 周波数カウンタ | 分解能:6桁 トリガ感度:30Vrms以下 確度:±(51ppm+1d) 測定範囲:2Hz~25MHz(2Hzは測定不可) ソース信号:トリガーソースで選択したCH1、CH2の周波数を測定 |
| 合否判定 | テンプレート:最大/最小リミット ソース:CH1、CH2、MATH、RefA、RefB 許容範囲/時間軸設定範囲:1~200Pixel、電圧軸設定範囲:1~100Pixel |
| レコーダー | ソース:CH1、CH2、CH1&CH2 保存項目、保存先/保存項目:波形、保存先:USBメモリ |
| パネル機能 | オートセット:垂直軸感度、水平軸感度、トリガレベルを自動的に調節 保存/呼出:パネル設定および波形を最大20セットまで本体メモリに保存、呼出 |
| ディスプレイ | LCD:7インチ 画素数:400(垂直)×480(水平) 目盛:8×12div 補間方式:Sin(x)/x 表示タイプ:ライン、ドット 表示時間:オフ、1秒、2秒、5秒、無制限 フォーマット:YT、XY 輝度/波長輝度:1%~100%、グリッド(目盛)輝度:1%~100% 背景色/1:グレー、2:ブルー、3:レッド、4:淡いブルー |
| プローブ補正信号 | 波形:方形波 周波数:1kHz デューティ:約50% 電圧レベル:約3Vpp |
| 使用環境 | 仕様保証温度範囲:20℃~30℃ 最大動作温度範囲:0℃~40℃ 相対湿度:90%RH以下(35℃以下)、60%以下(35℃~40℃) 高度:動作時2000m以下、非動作時15000m以下 |
| 保存環境 | -10℃~+50℃ |
| 電源 | 入力電圧:100~240VACrms(50~60Hz)、100=120VACrms(400Hz) 消費電力:最大100VA |
| 外寸 | W147×D306×H122mm(突起部含まず) |
| 重量 | 約 2.2kg |
| 付属品 | 電源ケーブル、プローブ2個、クイックガイド ※取扱説明書は付属していません。ウェブサイトよりダウンロードしてください。 |
