商品説明
パラレル/シリアルモード切替可能
L/C/R 各パラメータを自動選択し最適レンジで測定
テスト周波数:100/120Hz、1/10/100kHz
D(損失係数)/Q(品質係数)/θ(位相角)/ESRの測定が可能
SMDC-21(オプション)、SMDA-22(オプション)使用でコンデンサなどの表面実装部品の測定に最適
商品仕様
| 型式 |
LCR-9183 |
| 品名 |

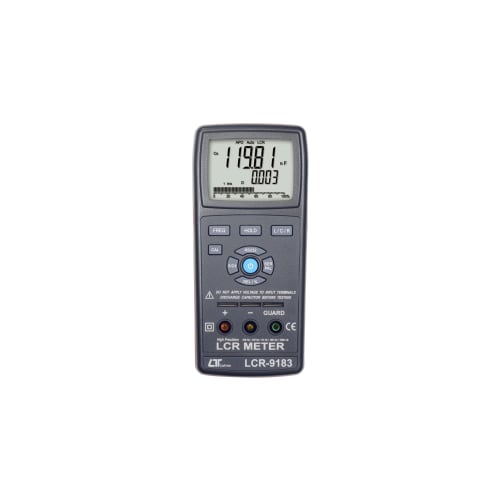

ハンディスマートLCRメーター LCR-9183 |
| 表示 |
メイン表示19999カウント
サブ表示1999カウント |
| 測定パラメータ |
L(インダクタンス)、C(キャパシタンス)、R(抵抗)D(損失係数)、Q(品質係数)、θ(位相角)、ESR |
| 測定モード |
シリアル、パラレルモード |
| キャパシタンス |
20pF/200pF/2000pF/20nF/200nF/2000nF/20μF/200μF/2000μF/20mF |
| インダクタンス |
20μH/200μH/2000μH/20mH/200mH/2000mH/20H/200H/2000H |
| Ω |
20Ω/200Ω/2kΩ/20kΩ/200kΩ/2MΩ/20MΩ/200MΩ |
| 測定周波数 |
100Hz、120Hz、1kHz、10kHz、100kHz |
| 使用環境 |
0~50℃ 70%RH以下(ただし結露のないこと) |
| 保存環境 |
0~60℃ 80%RH以下(ただし結露のないこと) |
| 電源 |
9V形乾電池×1 |
| 電池寿命 |
約20時間(アルカリ電池) |
| 本体寸法 |
88(W)×193(H)×41(D)mm |
| 本体重量 |
約 390g |
| 付属品 |
テストクリップ（赤・黒）・9V形乾電池×1本（お試し電池）・取扱説明書 |
| JAN |
4986702101350 |
| 入数 |
1台 |
