商品仕様
| 型式 | ET-01U |
|---|---|

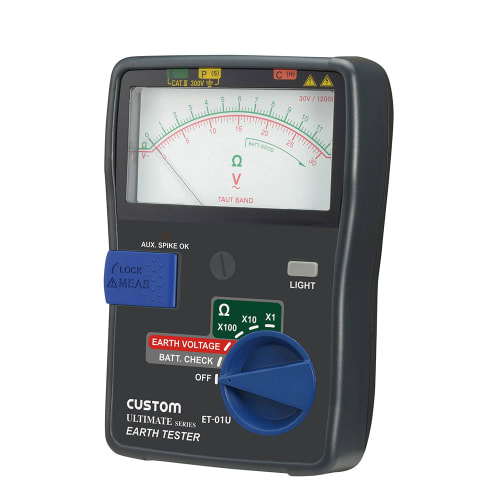

| 品名 | アナログ接地抵抗計 ET-01U |
| 寸法 | 約 W 112 × H 160 × D 50mm |
| 重量 | 約 350g(電池含まず) |
| 電気的性能 | (接地電圧) 測定レンジ/測定範囲/分解能/確度 __________/0 ~ 30 V AC (50 / 60 Hz)/0.5 V/最大目盛値の±3.0 % (接地抵抗) 測定レンジ/測定範囲/分解能/確度 × 100~× 1/0 ~ 1200 Ω/20 Ω~0.2Ω/最大目盛値の±3.0 % (補助接地抵抗は100 Ω ±5 %とする) (接地電圧は10 V以下とする) 最大測定電流出力:3mA 接地電圧測定方式:平均値整流 接地抵抗測定方式(交流定電流測定出力): × 1Ωレンジ/約AC 3mA × 10Ωレンジ/約AC 2mA × 100Ωレンジ/約AC 1mA 接地抵抗測定方式(交流定周波数出力):約820 Hz 最大測定可能誤差範囲 (最大動作誤差(±30 %)が維持される測定範囲) × 1Ωレンジ:6 ~ 12 Ω間 × 10Ωレンジ:10 ~ 120 Ω間 × 100Ωレンジ:100 ~ 1200 Ω間 ※ 動作誤差の計算方法については、取扱説明書をご参照ください。 ※ 23 ±5 ℃、75%RH以下のとき |
| 表示 | アナログメータトートバンド式 |
| 使用温湿度 | 0 ~ +40 ℃、85 %RH以下(但し、結露のないこと) |
| 保存温湿度 | -20 ~ +60 ℃、75 %RH以下(但し、結露のないこと) |
| 反応時間 | 1秒以内 |
| 絶縁抵抗 | 測定端子と外ケース間で100M Ω / DC 1000 V |
| 耐電圧 | 測定端子と外ケース間でAC 3700 V(50 / 60 Hz) 1分間 |
| 測定対応接地種類 | 三線式接地抵抗測定:A種~D種 二線式接地抵抗測定:D種 |
| 電源 | 単3形乾電池 × 4本 |
| 付属品 | 精密測定プローブセット （赤色プローブ20m × 1本、黄色プローブ10m × 1本、緑色プローブ5m × 1本） T型補助接地棒 × 2本 簡易型接地プローブセット（赤色 × 1本、緑色 × 1本） テスト棒フラット（赤色 × 1本、黒色 × 1本） 安全ワニグチ（赤ワニグチ × 1個、黒ワニグチ × 1個） 取扱説明書 |
| 校正 | 可 |
| 規格準拠 | IEC 61326 IEC 61010-2-033 IEC 61010-1, CAT.III 300V |
| JAN | 4983621110067 |
関連商品
| 商品コード | 商品名 | 定価 | 通常販売価格 |
|---|---|---|---|
| 0219760734 | 測定プローブ ET-01U-PR 赤 20m | 6,600 円 | 価格はログイン後に確認出来ます |
| 0219760735 | 測定プローブ ET-01U-PY 黄 10m | 2,920 円 | 価格はログイン後に確認出来ます |
| 0219760736 | 測定プローブ ET-01U-PG 緑 5m | 2,020 円 | 価格はログイン後に確認出来ます |
| 0219760737 | T型補助接地棒 ET-01U-T 2本 | 4,150 円 | 価格はログイン後に確認出来ます |
| 0219760738 | 簡易プローブ ET-01U-KR 赤 145cm | 1,630 円 | 価格はログイン後に確認出来ます |
| 0219760739 | 簡易プローブ ET-01U-KG 緑 145cm | 1,080 円 | 価格はログイン後に確認出来ます |
| 0219760740 | 安全ワニ口クリップ ET-01U-C 赤・黒 各1入 | 1,820 円 | 価格はログイン後に確認出来ます |
| 0219760741 | テスト棒フラット ET-01U-F 赤・黒 各1入 | 1,820 円 | 価格はログイン後に確認出来ます |
商品説明
接地抵抗と接地電圧の測定に対応。精密測定の「三線式」と簡易測定の「二線式」の両対応。
接地電圧測定機能は、最高電圧AC30Vまで測定可能。
正しい接地状況を確認できるLED付き。
暗所でも測定ができるバックライト付き。
配電線、屋内配線、電気機械設備、接地銅棒施工現場に。
＜用途＞
接地体が正しく機能しているかを確認するために使用します。
