商品仕様
| 型式 | CFL-02R |
|---|---|

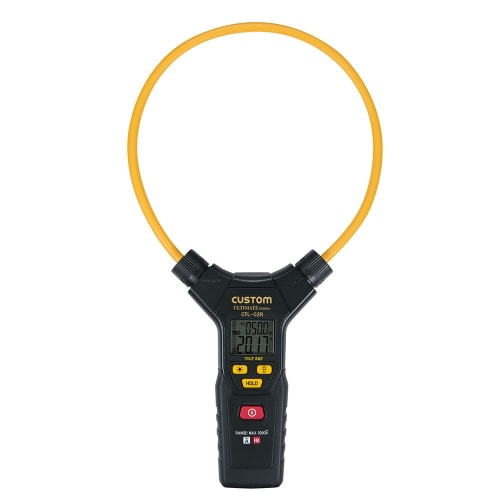

| 品名 | フレキシブルクランプメータ CFL-02R |
| 寸法 | 約 W 178 × H 324 × D 30mm |
| 重量 | 約 188g(電池含む) |
| 電気的性能 | (ACA) レンジ/分解能/確度/周波数: 0.2 ~ 10 A/0.01 A/±(2.0 % rdg + 10 dgt)/40 ~ 65 Hz 10 ~ 60 A/0.01 A/±(1.5 % rdg + 5 dgt)/40 ~ 65 Hz 60 ~ 600 A/0.1 A/±(1.5 % rdg + 5 dgt)/40 ~ 65 Hz 600 ~ 3000 A/1 A/±(2.0 % rdg + 5 dgt)/40 ~ 65 Hz 0.2 ~ 60 A/0.01 A/±(2.5 % rdg + 5 dgt)/65 ~ 200 Hz 60 ~ 600 A/0.1 A/±(2.5 % rdg + 5 dgt)/65 ~ 200 Hz 600 ~ 3000 A/1 A/±(3.0 % rdg + 5 dgt)/65 ~ 200 Hz 0.2 ~ 60 A/0.01 A/±(3.0 % rdg + 5 dgt)/200 Hz ~ 1 kHz 60 ~ 600 A/0.1 A/±(3.0 % rdg + 5 dgt)/200 Hz ~ 1 kHz 600 ~ 1000 A/1 A/±(3.0 % rdg + 5 dgt)/200 Hz ~ 1 kHz (周波数) レンジ/分解能/確度 40 ~ 1000 Hz/0.1 Hz/±(0.5 % rdg + 2 dgt) 3 A 以上時 ※ 23±5 ℃、80 % RH以下のとき ※ 確度はクランプセンサコイル中心での測定値における値です。 確度保証範囲は AC60Aレンジ:0.2 ~ 60 A、AC600Aレンジ:60 ~ 600 A、AC3000Aレンジ:600 ~ 3000 A |
| 検波方式 | 真の実効値(TRUE RMS) |
| 表示 | 液晶表示、6000カウント |
| レンジ切替 | オート |
| 最大測定導体径 | φ120 mm |
| サンプリング | 約 3 回/秒 |
| 使用温湿度 | 0 ~ +40 ℃、80 %RH以下(但し、結露のないこと) |
| 保存温湿度 | -10 ~ +60 ℃、80 %RH以下(但し、電池を含まず、結露のないこと) |
| 電源 | 単4形乾電池 × 3本 |
| 電池寿命 | 最長約70時間(アルカリ電池使用時) |
| 付属品 | 収納ケース、取扱説明書 |
| 校正 | 校正 |
| 規格準拠 | EN61010-1、EN61010-2-032、EN61326-1 CAT III 1000V、 CATIV 600V |
| JAN | 4983621090239 |
| 仕様補足 | バックライトを多用されますと電池の寿命が短くなります。 |
使用例
商品説明
形状を自由に変更できるケーブルにて狭い場所でも容易に測定できます。真の実効値(TRUE RMS)方式により正弦波以外の波形でも実効値の表示が可能です。
電流と周波数を同時に液晶画面に表示できます。
しっかり握れるハンドグリップスタイル採用。
暗所での測定でも値を確認しやすくなるよう、液晶画面にバックライトを搭載。
測定対象を明るく照らして暗所での作業がしやすいLEDライトを搭載。
