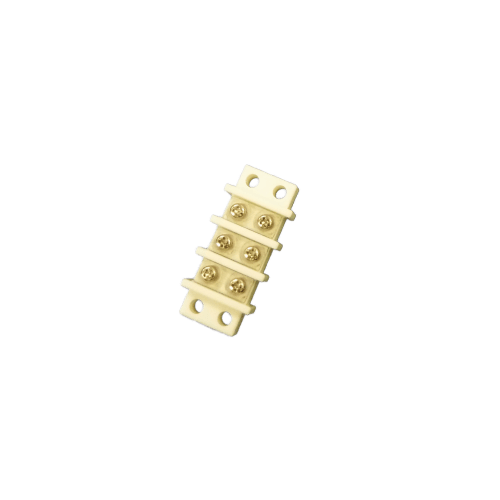

商品説明
高温箇所の電源接続端子(電熱ヒーター・電熱線コイル等)に使用します。
温度センサー(熱電対・白金測温抗体)の簡易接続端子としても使用可能です。
精度を要する温度計測には使用しないでください。
従来の樹脂製端子盤に比べ、耐熱性に優れており溶けてしまうこともありません。
ステアタイト製(セラミックの一種)ですので絶縁性にも優れております。
BH-904型は、BH-901型の使用温度(-50℃~+300℃)はそのままで小型化、狭小高温箇所の配線にご使用いただけます。耐熱電線の他、温度センサー(熱電対・白金測温抵抗体)の接続ターミナルとしてもご使用いただけます。
＜注意＞
※寸法公差(全長,取付ピッチ):±2.5mm
※一般公差(全長,取付ピッチ以外):±0.5mm
商品仕様
| 型式 |
BH-904-3P |
| 全長 |
L52.5mm |
| 取付ピッチ |
44 |
| 本体寸法 |
全長L52.5 取付ピッチ44mm |
| 使用温度 |
-50~+300℃ |
| 定格 |
250V 15A |
| 絶縁抵抗 |
DC.1000V 10000MΩ以上 |
| 耐電圧 |
AC.2000V
1分間異常なし(充電部間及び設置金属部間) |
| 端子部温度上昇 |
13deg 室温25℃ |
| 結線ビス |
M3×7L SW付 ナベ |
| 適合電線 |
2mm² |
| 端子部材質 |
黄銅 スズメッキ |
