ワンタッチ管継手 SUS316 ミリサイズ KQG2シリーズ KQG2T10-00

商品コード
0660177873
定価
5,780円
通常販売価格(掛率)
価格はログイン後に確認出来ます
仕切価格
価格はログイン後に確認出来ます
メーカー品番
KQG2T10-00
当年カタログページ
2026年度　468ページ
前年カタログページ
2024年度　498ページ
在庫
0
在庫切れ時納期目安
13
数量
個
カートに入れる
この商品について問い合わせる

商品説明

小型、軽量化。
ノングリース、蒸気使用可。

＜注意＞
※サイズDは最大径を意味します。
※サイズAはRねじのねじ込み後の参考寸法。
※有効断面積はFEPチューブ使用時の値を示します。
※食品衛生法適合、部品材質は器具および容器包装規格試験に適合。

商品仕様

型式 KQG2T10-00
適用チューブ外径 φ10mm
サイズ・D φ16.6mm
サイズ・L 22.0mm
サイズ・A 34.0mm
サイズ・Q 8.0mm
サイズ・M 17.0mm
サイズ・N φ4.2mm
サイズ・O φ8.0mm
有効断面積 40.0mm²
質量 36.8g
使用流体 空気、水、蒸気*1
使用圧力範囲*2 -100kPa~1MPa *3
保証耐圧力 3.0MPa
周囲温度 および 使用流体温度 -5~150℃ (結露なきこと) *3
使用油脂類 ノングリース仕様
ねじ部のシール シール剤付
金属部材質 SUS316
シール部材質 特殊FKM
適用チューブ材質 FEP・PFA・ナイロン・ソフトナイロン*4・ポリウレタン・ポリオレフィン
入数 1個
仕様補足 ※使用流体により、適用チューブ別途ご確認ください。
※使用圧力範囲は、漏れがゼロではないので、リークテスタなど真空保持での使用は避けてください。
※チューブの使用圧力範囲と使用温度範囲を確認してください。
※ソフトナイロンチューブの場合、水は使用できません。
※温度変化の激しい液体および環境で使用される場合や高温で使用される場合はインナスリーブを装着してください。

寸法図 (D)-71~-73

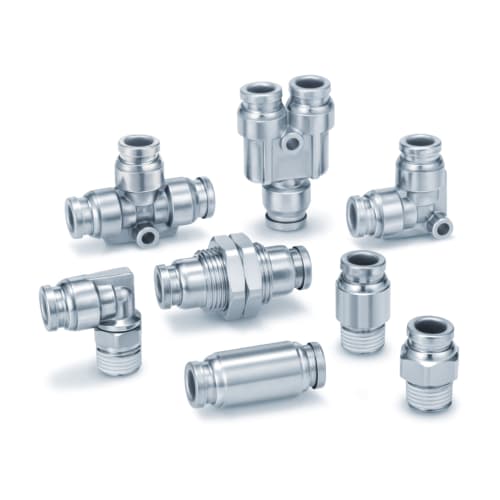

ワンタッチ管継手 SUS316 ミリサイズ KQG2シリーズ KQG2T10-00 画像を拡大する
