インサート管継手 SUS316 ミリサイズ KFG2シリーズ KFG2H1008-04

商品コード
0660177761
定価
3,140円
通常販売価格(掛率)
価格はログイン後に確認出来ます
仕切価格
価格はログイン後に確認出来ます
メーカー品番
KFG2H1008-04
当年カタログページ
2026年度　469ページ
前年カタログページ
2024年度　499ページ
在庫
0
在庫切れ時納期目安
13
数量
個
カートに入れる
この商品について問い合わせる

商品説明

小型、軽量化。
ノングリース、蒸気使用可。

＜注意＞
※食品衛生法適合。※部品材質は器具および容器包装規格試験に適合。

商品仕様

型式 KFG2H1008-04
適用チューブサイズ・外径 φ10mm
適用チューブサイズ・内径 φ8mm
接続ねじR 1/2mm
六角対辺・H1 22mm
六角対辺・H2 17mm
サイズ・L 33.5mm
サイズ・M 7.6mm
サイズ・d φ7.3mm
サイズ・A 27.1mm
有効断面積 35mm²
質量 66g
使用流体 空気、水、蒸気
使用圧力範囲 -100kPa~1MPa
保証耐圧力 3.0MPa
周囲温度および使用流体温度 -65~260℃(凍結なきこと)*3スイベルエルボ:-5~150℃
使用油脂類 ノングリース仕様
材質 金属部:SUS316 ※ゴム材質未使用(スイベルエルボを除く)
適用チューブ材質 FEP・PFA・変性PTFE・軟質フッ素樹脂2層・ナイロン・ソフトナイロン・ポリオレフィンポリウレタン・ソフトポリウレタン・ハードポリウレタン・ソフトポリオレフィン・帯電防止ソフトナイロン・帯電防止ポリウレタン
入数 1個
仕様補足 ※使用流体により、適用チューブは別途ご確認ください。蒸気でも耐性のある特殊FKMを使用しております。
※使用圧力範囲は、漏れがゼロではないので、リークテスタなど真空保持での使用は避けてください。
※チューブの使用圧力範囲と使用温度範囲を確認してください。
※サイズA :Rねじのねじ込み後の参考寸法です。
※ソフトポリウレタンチューブ、ハードポリウレタンチューブ、帯電防止ポリウレタンチューブの場合、水は使用できません。
※ユニオンナットは同梱となります。

(A)

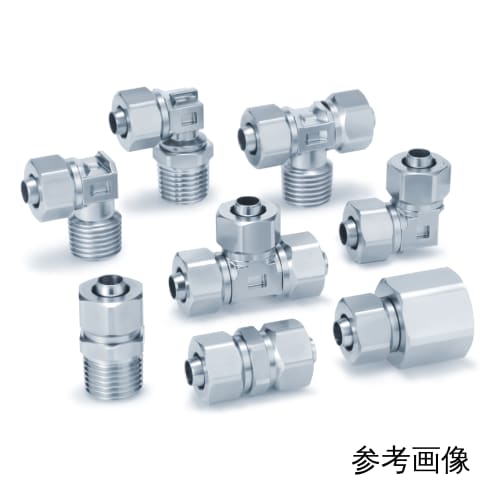

インサート管継手 SUS316 ミリサイズ KFG2シリーズ KFG2H1008-04 画像を拡大する
