商品仕様
| 適合ホース | 内径φ50mm 品番 : TSI, TSIS |
|---|---|
| 継手規格 | 2S |
| 寸法・L | 93.5mm |
| 寸法・d (φ) | 44.0mm |
| 寸法・F | 113.0mm |
| 寸法・A | 64.0mm |
| 寸法・B | 56.5mm |
| 寸法・C | 47.8mm |
| 寸法・HEX | 8mm |
| ニップル材質 | SCS16 (SUS316L相当) |
| クランプ材質 | SCS14 (SUS316相当) |
| スリーブ材質 | PVDF |
| スペーサ・ワッシャ材質 | ポリアセタール |
| ボルト材質 | SUSXM7 (SUS304相当) |
| ボルトネジ部の潤滑剤材質 | NSF "H1"登録グリース |

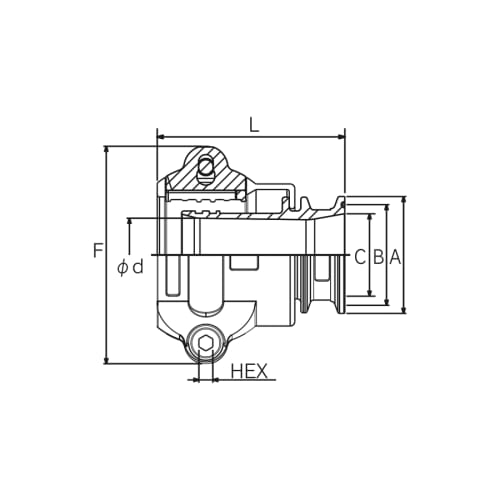

寸法図
関連商品
| 商品コード | 商品名 | 定価 | 通常販売価格 |
|---|---|---|---|
| 0280171001 | トヨコネクター ヘルール式 TC3-F15-1S | 19,200 円 | 価格はログイン後に確認出来ます |
| 0280171002 | トヨコネクター ヘルール式 TC3-F19-1S | 20,400 円 | 価格はログイン後に確認出来ます |
| 0280171003 | トヨコネクター ヘルール式 TC3-F25-1S | 22,000 円 | 価格はログイン後に確認出来ます |
| 0280171004 | トヨコネクター ヘルール式 TC6-F32-1.5S | 20,300 円 | 価格はログイン後に確認出来ます |
| 0280171005 | トヨコネクター ヘルール式 TC6-F38-1.5S | 21,700 円 | 価格はログイン後に確認出来ます |
| 0280171006 | トヨコネクター ヘルール式 TC6-F50-2S | 32,500 円 | 価格はログイン後に確認出来ます |
| 0280171007 | トヨコネクター ヘルール式 TC3-FS9-8A | 26,250 円 | 価格はログイン後に確認出来ます |
| 0280171008 | トヨコネクター ヘルール式 TC3-FS12-10A | 26,250 円 | 価格はログイン後に確認出来ます |
| 0280171009 | トヨコネクター ヘルール式 TC3-FS15-15A | 27,510 円 | 価格はログイン後に確認出来ます |
| 0280171010 | トヨコネクター ヘルール式 TC3-FS15-1S | 31,260 円 | 価格はログイン後に確認出来ます |
| 0280171011 | トヨコネクター ヘルール式 TC3-FS19-15A | 30,000 円 | 価格はログイン後に確認出来ます |
| 0280171012 | トヨコネクター ヘルール式 TC3-FS19-1S | 33,760 円 | 価格はログイン後に確認出来ます |
| 0280171013 | トヨコネクター ヘルール式 TC3-FS25-1S | 33,760 円 | 価格はログイン後に確認出来ます |
| 0280171014 | トヨコネクター ヘルール式 TC3-FS25-1.5S | 37,500 円 | 価格はログイン後に確認出来ます |
| 0280171015 | トヨコネクター ヘルール式 TC6-FS32-1.5S | 38,780 円 | 価格はログイン後に確認出来ます |
| 0280171016 | トヨコネクター ヘルール式 TC6-FS38-1.5S | 41,300 円 | 価格はログイン後に確認出来ます |

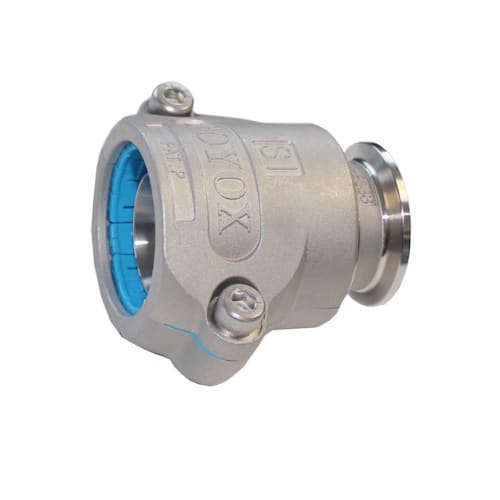

商品説明
現場でのホースの取り付け、交換ができるので作業効率アップ。ナット・六角ボルト締め方式だから部品の交換でくり返し使用でき、経済的。
締め切りタイプだから面倒な増し締め作業が不要、取り付け作業も標準化できます。
液だまりしにくいニップル形状で衛生的で食品・飲料用途に最適。
特殊スリーブ構造でホースをしっかり固定するので、液体漏れ、ホース抜け解消。
ステンレス製でさびにくく衛生的。
分解できるので、素材の分別廃棄が簡単。
＜注意＞
※ホース時の使用圧力、使用温度範囲は、ホース性能に準じます。
※トコヨネクタは、トヨックスホース専用継手として設計されております。他社のホースに接続された場合は、性能を十分に発揮、維持できない場合がありますので何ら保証はいたしません。
