商品説明

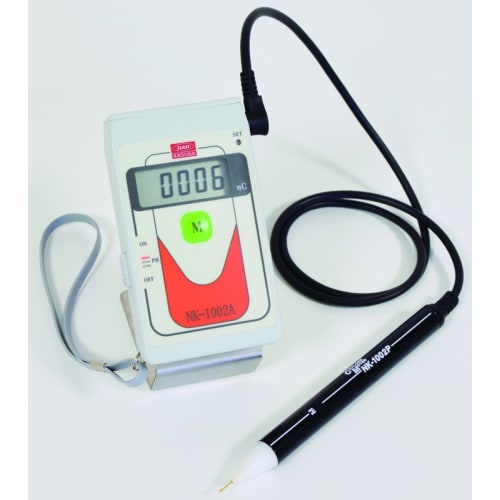

測定対象物(導体)に接触させるだけで簡単に放電電荷量が測定できます。
帯電した絶縁物に囲まれた電子デバイスやプリント基板の誘導帯電による放電電荷量が測定できます。
実際の静電気破壊現象(CDM)に合わせた測定方法です。
接触式のため測定者の違いによる測定誤差がほとんどありません。
ピークホールドと連続測定の2モードの切り替えができます。
ファラデーゲージ(KQ-1400)を使用することにより、静電電荷量測定(ファラデーケージ法)にも対応可能です。
オプションで「導電性プローブチップ(NK-OP-2)」「ACアダプタ AC100~240V(KSD-AC1)」「アナログ出力ケーブル L1000mm(KSD-REC)」もございます。お問い合わせください。
商品仕様
| 型式 |
NK-1002A |
| 測定範囲 |
±1~±9999nC |
| 測定精度 |
±5%+2digits |
| 検出方法 |
コンデンサ充電方式 |
| アナログ出力 |
0~±999.9mV |
| 測定モード |
連続測定またはピークホールド |
| コンデンサ静電容量 |
プローブ内基準:1μF |
| 環境 |
温度0~40℃、湿度65%RH以下(結露なきこと) |
| 電源 |
単3アルカリ乾電池2本(連続5時間程度) |
| 寸法 |
本体:W121×D70×H22mm、プローブ:φ15×L167mm |
| 質量 |
約230g(プローブ、乾電池含む) |
