商品仕様
| 型式 | MP-11 |
|---|---|
| 可能測定範囲 | 10W~18kW |
| 電圧測定範囲 | 10~1000V |
| 電流測定範囲 | 100mA~30A |
| 測定データ点数 | 400点(1サンプル) |
| 測定データ保存数 | 300回分(本体内部メモリ) |
| 測定可能パネル | シリコン単結晶/多結晶、CIS |
| 入力 | 本体:太陽電池1点(2端子接続) センサーユニット:日射計または基準セル1点、温度2ch |
| 出力 | USBポート1点 |
| 測定項目 | 最大出力Pm、短絡電流sc、開放電圧Voc、曲線因子FF、最大出力動作電流Ipm、最大出力動作電圧Vpm、変換効率、日射強度、外気・裏面温度、IVカーブ基準状態換算、IVカーブ微粉特性 |
| 寸法 | 本体:W230×D320×H180mm、 センサーユニット:W210×D85×H35mm |
| 重量 | 本体:2.5kg、 センサーユニット:500g、 ケーブル類:300g |
| 電源 | 本体:Ni水素充電電池×8、又はACアダプター(DC12V 1.0A)、 センサーユニット:006Pタイプ×1(9V)、本体接続時は本体から供給 |
| 対応OS | Windows 7/8/8.1/10 |
| 付属品 | センサーユニット、PVケーブル(ワニ口クリップ付)、T型熱電対、USBケーブル、電池ボックス、Ni水素充電池(Panasonic eneloop),Ni水素電池充電器、FGケーブル、モジュラーケーブル |
| 入数 | 1台 |
商品説明
数10~数100ms以下の速い掃引時間を有していることで、日射や影の変化による測定誤差を最小限に防いでいます。外部環境の影響を受けにくくなっているので、不良パネルの発見が容易にできます。
「逆バイアス機能」が実装。これにより、電流軸側のデータ測定精度が大きく向上しています。
測定レンジの最大値が1000V/30A/18kWとなっており、メガソーラーにも対応しています。
直感的操作。専用キーによる簡単な計測が可能です。
測定ボタンを押してから結果表示まで約5秒。35秒インターバルで連続計測可能。
日射計測用のセンサーユニットに、世界放射基準にトレーサブルなシリコン日射計を搭載しています。

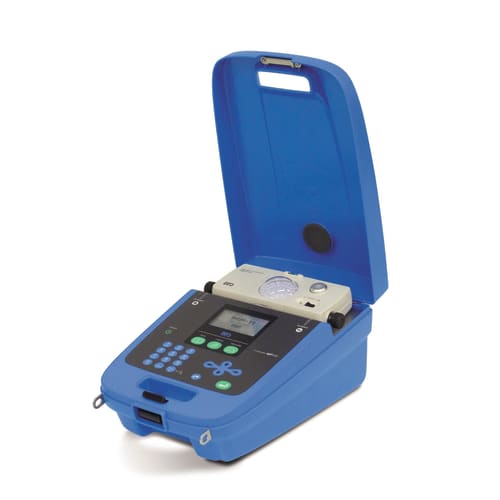

付属する全ての部品を本体の中に収納可能なオールインワン構造です。
