商品仕様
| 型式 | TS-XL-20-93002NI |
|---|---|
| 倍率範囲 | 0.1倍~0.8倍 |
| ズーム比 | 8.0倍 |
| 作動距離 | 188.3mm |
| サイズ | φ32×L98±1mm |
| カメラ・撮像素子 | 1/2.5インチCOMS(カラー) |
| カメラ・有効画素数 | 2592(H)×1944(V)Pixel |
| カメラ・フレームレート | 10fps @2592×1944 15fps @1920×1080,1600×1200 40fps @1280×960,1280×720,1024×768,800×600,640×480 |
| カメラ・インターフェース | USB2.0 |
| カメラ・ソフトウエア | 多機能ビューアソフト付(計測+静止画・動画撮影ソフト) |
| カメラ・外形寸法 | W33.8×D36×H54mm |
| カメラ・質量 | 約128g |
| カメラ・推奨PC環境 | CPU:第二世代Intel Core2.8GHz以上、メモリ:2G以上) OS:WindowsXP/7/8/8.1/10 32bit/64bit ※一部のPC(AMD、Intel以外のUSBホストチップ使用PC)では正常動作しない場合があります。 ※ディスプレイ:17インチ以上推奨 |
| スタンド・ポール長 | 300mm(スタンダードベース表面から) |
| スタンド・ポール径 | Φ2.2mm |
| スタンド・ベース(台座) | W200×D213×H20ｍm |
| スタンド・ベース皿 | Φ80mm対応(白黒円板) |
| スタンド・移動方式 | ラック&ピニオン |
| スタンド・移動量 | Z軸:上41.6mm/下1.5mm |
| スタンド・その他 | 落下防止リング付 |
| 照明・LED数 | 48灯・108灯 |
| 照明・外径×内径 | 48灯:Φ50×Φ30mm・108灯:Φ77×Φ41mm |
| 照明・電源 | AC電源 |
| 光学倍率 | 0.1、0.2、0.3、0.4、0.5、0.6、0.7、0.8 |
| 総合倍率 | 5.4、10.9、16.3、21.8、27.2、32.7、38.1、43.5 |
| 入数 | 1セット |
| 仕様補足 | ※総合倍率はモニター接続時の倍率で、上表では15インチモニター接続時の倍率です。 ※推奨PC環境は一部のPC(AMD、Intel以外のUSBホストチップ使用PC)では正常動作しない場合があります。ディスプレイ:17インチ以上推奨 |
倍率一覧表
関連商品
| 商品コード | 商品名 | 定価 | 通常販売価格 |
|---|---|---|---|
| 0433752251 | マイクロズームレンズシステム 0.133x-0.4x | 167,000 円 | 価格はログイン後に確認出来ます |
| 0433752253 | マイクロズームレンズシステム 0.65x-5.2x | 222,000 円 | 価格はログイン後に確認出来ます |
| 0433752254 | マイクロズームレンズシステム 0.5x-6.4x | 227,000 円 | 価格はログイン後に確認出来ます |
商品説明

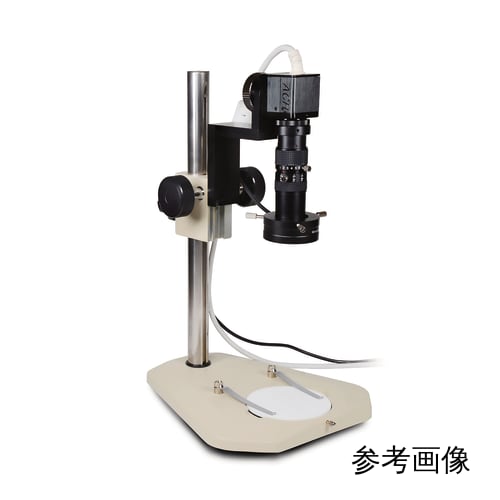

検査に必要なマクロズームレンズとカメラ、スタンド、照明をセットにしました。小型・軽量のシンプルな鏡筒、汎用性の高いマクロズームレンズシステムです。
マクロズームレンズは4種類の倍率から選択可能で、あらゆる外観検査に対応することができます。
測長ソフトが基本付属されていますので、パソコンのモニターで、観測や直線距離・平行線の距離・曲線円・四角・角度・円弧・多角形などの各種測長を行うことができます。
