商品説明
ビタミンや酵素など熱に敏感な物質や高沸点物の精製、濃縮などのプロセスに最適!
熱に敏感なサンプルの濃縮に最適。蒸発管内部にワイパーで強制的に薄い液膜を形成して蒸発させているので、加熱面での滞留時間を最小限に留めることが可能です。
低沸点条件での熱分離が可能。薄い液膜を形成することで液深部が出来ないため、沸点の上昇が抑えられます。
接液する金属部にはSUS316を使用。接液、接ガスする金属部の分解ができメンテナンスも容易に行えます。ガラス製の蒸発管は蒸発の様子を観察することが出来ます。
スケールアップ検討に。大量の低沸点成分を薄膜式蒸発器で取り除き、残った高沸点成分を2段目以降の分子蒸留器で分離するなど、多成分混合物の分離と濃縮に使用されます。
商品仕様
| 型式 |
TFE60-05J |
| 品名 |

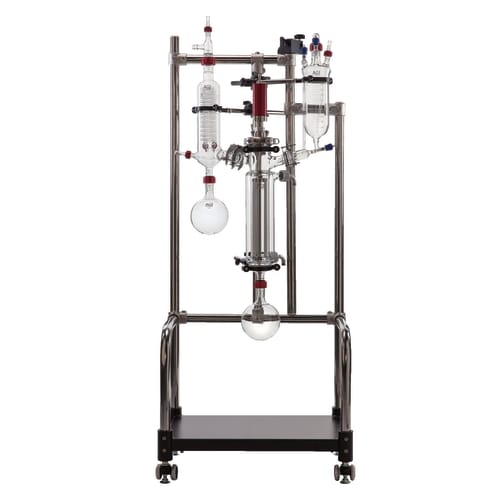

簡易薄膜蒸発装置 |
| 外寸 |
W600×D305×H1530mm |
| 最高許容運転温度 |
+200℃(ジャケット部) |
| 装置内許容運転圧力 |
10Pa(0.1mbar)~常圧 |
| 媒体内槽許容運転圧力 |
Full Vacuum~+0.05MPa (0.5bar G) |
| 蒸発管伝熱面積 |
0.05ｍ² |
| 許容フィード量 |
0.1~1.5kg/ｈ |
| 最高回転速度 |
400rpm ※サンプルの粘度によります |
| 接液部材質 |
ホウケイ酸ガラス、PTFE、SUS316 |
| シール部 |
マグネット式カップリング |
| 内部コンデンサー |
‐m² |
| 蒸発管 |
内径:60mm、電熱面積:0.05m² |
| マグネットドライブ及び本体カバー |
トルク:1.1N・m、本体カバー材質:SUS316 |
| 撹拌シャフト |
SUS316 |
| ワイパー |
材質:PTFE(+200℃) |
| 原料供給器 |
1000mL、ベントバルブ:φ10mm |
| 冷却器 |
電熱面積:0.1m²、ウォーターコネクター:φ8×2個 |
| 冷却トラップ |
― |
| 受器(高沸点用) |
1000mL、ホウケイ酸ガラス |
| 受器(低沸点用) |
1000mL、ホウケイ酸ガラス |
| アダプター |
真空引口:φ12mm |
| 受器 |
ー |
| 架台 |
寸法:W600×D400×H1530mm、材質:SS+エポキシコート |
| 撹拌機 |
装置には含まれておりません |
| 仕様補足 |
※本体外形寸法に撹拌機は含まれておりません。 |
