商品説明

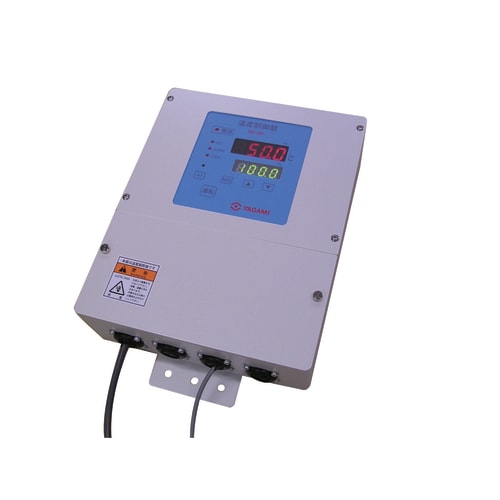

電気ヒーター用の温度調節用として設計されたコンパクトな温度制御盤です。
薄型軽量ですから場所を選びません。
小型ながら接点容量は15アンペア、漏電遮断器内蔵です。
オートチューニング機能のPIDコントローラーでヒーター負荷を直接開閉できるSSRを内蔵しています。
電源はAC90～240V(50/60Hz)までフリーに使用できます。(出力電圧は電源電圧に依存)
使用温度によりK熱電対またはPt100の切替えができます。又、設定温度は任意に設定できます。
商品仕様
| 品目 |
温度制御盤 |
| 型式 |
YDC-15N |
| 表示温度範囲 |
K熱電対:-50~1050、測温抵抗体Pt100:-150~550℃ |
| 設定温度範囲 |
K熱電対:0~1000、測温抵抗体Pt100:-100~500℃ |
| 電源電圧 |
AC90～240V 単相 50/60Hz |
| 周囲条件 温度 |
0～50℃ |
| 周囲条件 湿度 |
35～85%Rh(ただし結露なきこと) |
| 入力 |
K熱電対、測温抵抗耐Pt100(3線式)(パラメーターにより切替)、インターロック：無電圧A接点、開放電圧DC12V、入力センス電流12mA±20% |
| 出力 |
SSR(無接点)15A(MAX)、出力電圧は電源電圧に依存、、警報出力：接点出力AC250V、1A(抵抗負荷) |
| 消費電力 |
15VA以下 |
| 制御仕様 |
PID/2位置(切替による) |
| 外形寸法 |
W200×H250×D70mm |
| 取付方法 |
壁掛け(壁掛け用板金付き) |
| 重量 |
2.8kg |
| 入数 |
1台 |
商品説明
電気ヒーター用の温度調節用として設計されたコンパクトな温度制御盤です。薄型軽量ですから場所を選びません。
小型ながら接点容量は15アンペア、漏電遮断器内蔵です。
オートチューニング機能のPIDコントローラーでヒーター負荷を直接開閉できるSSRを内蔵しています。
電源はAC90～240V(50/60Hz)までフリーに使用できます。(出力電圧は電源電圧に依存)
使用温度によりK熱電対またはPt100の切替えができます。又、設定温度は任意に設定できます。
