商品説明

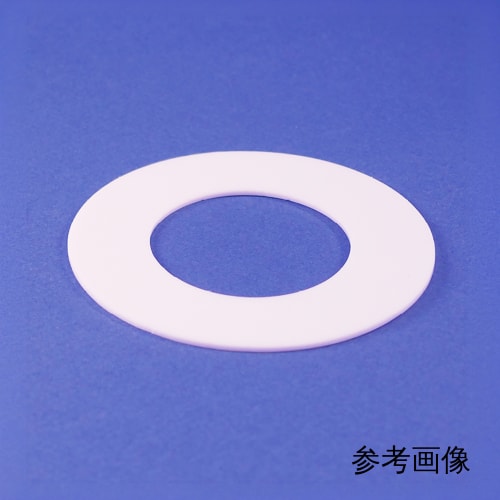

PTFEシートを打ち抜いて作ったガスケットです。
純粋なPTFEシートなので汚染を嫌う流体にも使用可能。

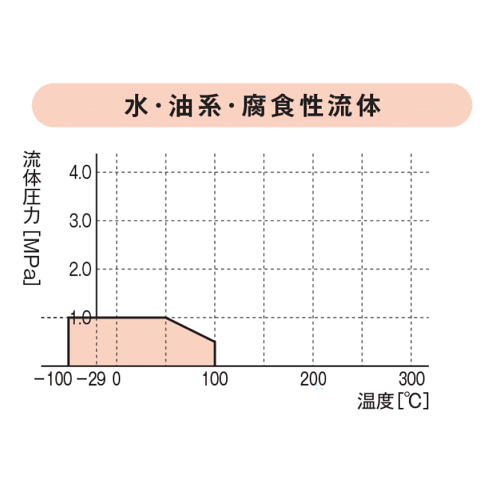

ほぼ全ての製品に対して耐薬品性がありますが、100℃以上の温度ではクリープによる変形が大きくなるため使用できません。
※充填材入りのガスケットに比べてクリープを起こしやすいため、原則として溝型フランジにご使用下さい。
ふっ素樹脂ガスケットを使用する場合、ガスケット座の推奨表面粗さは以下の通りです。(液体シールの場合:6.3μm Ra以下)(ガスシールの場合:3.2μm Ra以下)
食品衛生法・食品・添加物規格基準に適合。
＜注意＞
使用できない流体・・・PTFEのガスケットには、溶融アルカリ金属、高温のふっ素、三ふっ化塩素などPTFEを犯す流体には使用しないで下さい。各種モノマー系流体にご使用いただく場合、ガスケットの内部に浸透し、重合する場合があります。このような場合は、早めにガスケットを交換して下さい。
ガス系流体の場合・・・ガスシールに使用する場合、シール性向上のためF-7045-002 PTFEペーストを併用して下さい。
商品仕様
| メーカー品番 |
F-7250-005 |
| 呼び寸 |
JIS 10K 40A (RF) |
| 厚み |
t1.5mm |
| 外径×内径 |
φ89×φ49mm |
| ガスケット係数 |
3.2m |
| 最少設計締付圧力y |
22.5N/mm² |
| 最少締付面圧σ (水・油系流体) |
10.8N/mm² |
| 最少締付面圧σ (ガス系流体) |
19.6N/mm² |
| 材質 |
PTFE |
