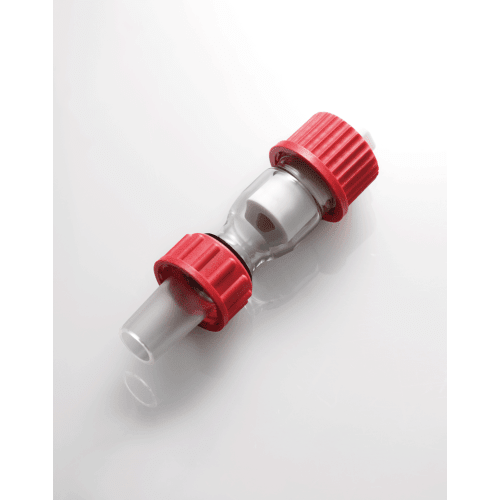

商品仕様
| 型式 | GRV-24-05 |
|---|---|
| 接ガス部材質 | ホウケイ酸ガラス、PTFE、FFKM、ハステロイ |
| L | 100mm |
| ジョイント | SQG-24/40 |
| 排気口 | Rc1/4 |
| 設定圧 | 減圧:Full Vacuum 加圧:0.05 MPa G (0.5 bar G) |
サブ画像
使用例
関連商品
| 商品コード | 商品名 | 定価 | 通常販売価格 |
|---|---|---|---|
| 0079645915 | リリーフ弁 GRV-24-15 0.15MPa J: 24/40 | 140,000 円 | 価格はログイン後に確認出来ます |
| 0079645916 | リリーフ弁 GRV-24-20 0.20MPa J: 24/40 | 140,000 円 | 価格はログイン後に確認出来ます |
| 0079645914 | リリーフ弁 GRV-24-10 0.10MPa J: 24/40 | 140,000 円 | 価格はログイン後に確認出来ます |
| 0079645913 | リリーフ弁 GRV-24-07 0.07MPa J: 24/40 | 140,000 円 | 価格はログイン後に確認出来ます |
| 0079645911 | リリーフ弁 GRV-24-01 0.01MPa J:24/40 | 140,000 円 | 価格はログイン後に確認出来ます |
商品説明
異常圧力による事故を未然に防止する圧力逃し弁です。装置内の圧力が設定圧に近づくと、スプリングの荷重より弁体を押し上げる力の方が大きくなり、内部の圧力を逃がします。
装置内の圧力が設定圧以下まで下がると、再び弁体が閉じ、装置を適正圧力で維持することができます。
設定圧は、スペーサーとスプリングによって定めています。出荷時に設定圧は調整していますが、Oリング等の劣化によりリリーフ圧力(設定圧)は変動する場合があります。
