商品仕様
| 型式 | TNX-5 |
|---|---|
| 定格トルク | 5N・m |
| 計測範囲 | 0.000~±5.000N・m |
| 計測単位 | N・m N・cmより選択 |
| 表示範囲 | 0.000~5.000N・m 0.0~500.0N・cm |
| 表示分解能 | 0.001N・m/0.1N・cm |
| 対応ワーク | チャック範囲：Φ10~φ190mm、最大質量：5kg(測定物の重心がテーブル中心に来ない場合は5kg以下) |
| 過負荷表示 | LCDの単位表示部に"OVER"表示、LEDが点滅 |
| 表示部 | 【数値表示部】4桁LCD表示 文字高さ 12mm 【単位表示部】3桁LCD表示 文字高さ 7mm |
| 判定LED | 判定LED(Hi、Go、Lo) |
| 精度 | ±0.5%/F.S. |
| 計測モード | 開栓モード、閉栓モード、平均モード |
| 表示周期 | 平均モード：8回/秒、4回/秒、2回/秒、1回/秒より選択。開栓・閉栓モード：8回/秒固定、ピーク表示時は、0.125秒で固定。 |
| メモリ | 開栓ピーク計測を、1ピーク、2ピーク、3ピークより設定 |
| メモリデータ数 | 開栓 1st、2nd、3rdピーク値と閉栓を各1,000件メモリに格納 |
| メモリ統計処理 | 平均値、最大値、最小値、標準偏差、バラツキ |
| 判定機能 | 開栓 1st、2nd、3rdピーク値及び開栓の判定が可能。判定LEDにて、判定結果を表示。 |
| 時計機能 | トルクデータに年・月・日・時・分を分けて記憶 |
| データ出力 USB通信 | USB1.1 専用ソフトにて、メモリデータの取込み |
| データ出力 プリンタ | RS23C対応プリンタにて、メモリデータを印字、ポーレート19200bps固定 推奨適合プリンタ サーマル式：BLM-80BT(三栄電機製)、専用ケーブルTNTX-6013、 インク式：CBM-910II(シチズン製)、専用ケーブル TNTX-6003 |
| データ出力 | USBメモリに、メモリデータの転送を行う |
| 外部出力 | オーバーロード出力/コンパレータ出力：オープンコレクタ出力(最大DC30V/5mA) オーバーロード出力またはコンパレータ出力のいずれかに切り替え |
| 対応ソフト | パソコンソフト(デジとるくん TNX)によりデータ取込み可能 |
| 拡張機能 | 電動トルクスタンド(DSP-10)に接続可能 |
| 付属品 | USBケーブル、ACアダプタ、USBメモリ、チャックピン(4本) |
| 電源 | ACアダプタ(DC9V/1.1A)または内蔵ニッケル水素電池(充電式)、充電中計測可能 AC100V~240V |
| 電池動作可能時間 | 満充電後約8時間、充電時間：最大10.5時間(満充電になると自動的に終了) |
| 外形寸法 | W227×D320×H126mm |
| 重量 | 8kg |
| 使用環境 | 温度：0~40℃ 湿度：35~85%RH(ただし、結露のないこと) |
| 入数 | 1台 |

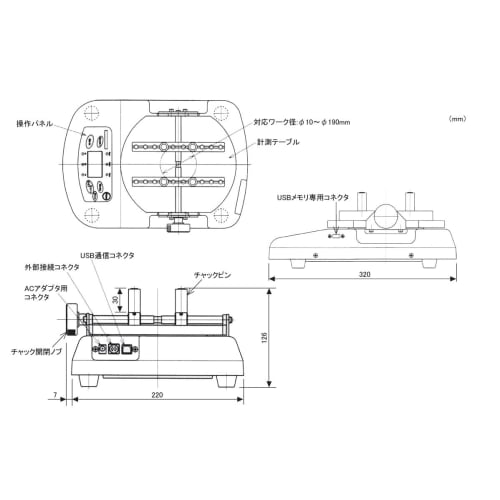

寸法図
関連商品
| 商品コード | 商品名 | 定価 | 通常販売価格 |
|---|---|---|---|
| 0461637904 | デジタルトルクメータ 高機能型 TNX-10 | 521,400 円 | 価格はログイン後に確認出来ます |
| 0461637901 | デジタルトルクメータ 高機能型 TNX-0.5 | 521,400 円 | 価格はログイン後に確認出来ます |
| 0461637902 | デジタルトルクメータ 高機能型 TNX-2 | 521,400 円 | 価格はログイン後に確認出来ます |
商品説明
汎用性の高いUSBをインターフェイスに採用。専用ソフト「デジとるくん_TNX」を使い、簡単に計測データの編集が可能です。
開栓1st、2nd、3edピーク値と閉栓を各1000件メモリ登録、USBメモリに転送可能。
