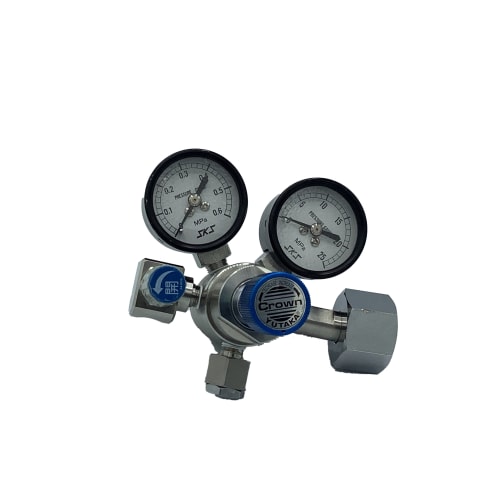

商品説明
二段減圧方式を採用してボンベの残圧が低下した際の出口圧力の変動を抑えており、安定してガスを供給することが可能です。
超小型製品で流量を確保する為、調整弁部を最適化し最大流量を実現しました。
ガスの純度を維持する為、ダイヤフラムにはステンレス材を採用しており、ガスシール部はメタルシール方式となっている為、気密性と耐久性に優れています。
商品仕様
| 型式 |
GSM2-4-5AA2-2LF2TF-V-CH4 |
| 本体材質 |
SUS製 |
| 適用ガス |
分析用標準ガス、高純度ガス(ただし、強毒性ガス、強腐食性ガス、高圧酸素ガスは除く) |
| 対象ガス |
メタン |
| 高圧側圧力計 |
25MPa計 |
| 高圧側 |
0~25MPa |
| 低圧側圧力計 |
0.4、0.6、1.0、1.6MPa計 |
| 低圧側 |
1.6MPa |
| 入口圧力 |
14.8MPa以下 |
| 調整圧力範囲 |
0~0.25MPa |
| 入口継手形状 |
W22-14山(左)袋ナット |
| 出口継手形状 |
Rc1/8 |
| 出口 |
バルブ付 |
| 材質 |
本体：SUS316、調整器カバー:C3604BD、便座:SUS316L、弁シート(高圧側)：PCTFE、弁シート(低圧側):PTFE、ダイヤフラム:SUS316L、安全弁:FKM |
| 質量 |
0.9kg |
| 仕様補足 |
※圧力計の使用範囲は最大目盛値の60% または2/3程度としてください。 |
