商品仕様
| 型式 | FML-304-I/P-D-0-0 |
|---|---|
| 表示器 | 表示器あり |
| 流体 | 純水、薬液等 |
| 接続部 | 3/4"Tube |
| 接続タイプ | チューブエンド |
| 最高使用圧力 @25℃ | 0.75MPa(G) |
| 接液部材質 | New PFA |
| 流量範囲 | 5.0~50L/min |
| 精度 | ±2.0%F.S.(液体温度:15℃~60℃) |
| 再現性 | ±0.5%F.S. |
| 流量出力 | 電流4-20mA(0~100%F.S.)、許容負荷抵抗:24VDC入力時 250~500Ω、12VDC入力時 250Ω以下 or バルス出力(1kHz @F.S. Duty:50% NPNオープンコレクタ出力 Max.DC30V/80mA) 積載出力:Pulse出力 |
| 温度出力 | 4 - 20mA(0-100℃) 許容負荷抵抗:24VDC入力時 250~500Ω、12VDC入力時 250Ω以下 |
| 通信 | RS-485 Modbus プロトコル RTUモード |
| 警報出力 | 警報接点:2点 NPNオープンコレクタ出力(Max.DC30V/80mA) |
| 温度精度 | ±2℃±0.15×△T℃ △T：周囲温度ー流体温度 |
| 流体温度 | 0~90℃(凍結、沸騰しない事) |
| 環境温度 | 0~50℃(凍結しない事) |
| 周囲湿度 | 95%RH以下 |
| 保存温度 | -10~70℃(凍結しない事) |
| 電源 | 12~24VDC ±10% 消費電流 140mA以下 |
| 保護等級 | IP65相当(防滴、防塵仕様) |
| ケーブル長 | 3m端末処理済 予備ハンダ付 |
| 適合規格 | RoHs2 10物質、CE |
| 質量 | 180g以下 |
| 仕様補足 | ※環境温度25℃ ※通水時のみ有効 |
測定原理
関連商品
| 商品コード | 商品名 | 定価 | 通常販売価格 |
|---|---|---|---|
| 0299562481 | カルマン渦流量計 液体用 表示器なし FML-301-I-N-0-0 | 63,600 円 | 価格はログイン後に確認出来ます |
| 0299562482 | カルマン渦流量計 液体用 表示器なし FML-302-I-N-0-0 | 63,600 円 | 価格はログイン後に確認出来ます |
| 0299562483 | カルマン渦流量計 液体用 表示器なし FML-303-I-N-0-0 | 63,600 円 | 価格はログイン後に確認出来ます |
| 0299562484 | カルマン渦流量計 液体用 表示器なし FML-304-I-N-0-0 | 66,000 円 | 価格はログイン後に確認出来ます |
| 0299562485 | カルマン渦流量計 液体用 表示器なし FML-305-I-N-0-0 | 66,000 円 | 価格はログイン後に確認出来ます |
| 0299562486 | カルマン渦流量計 液体用 表示器あり FML-301-I/P-D-0-0 | 84,000 円 | 価格はログイン後に確認出来ます |
| 0299562487 | カルマン渦流量計 液体用 表示器あり FML-302-I/P-D-0-0 | 84,000 円 | 価格はログイン後に確認出来ます |
| 0299562488 | カルマン渦流量計 液体用 表示器あり FML-303-I/P-D-0-0 | 84,000 円 | 価格はログイン後に確認出来ます |
| 0299562490 | カルマン渦流量計 液体用 表示器あり FML-305-I/P-D-0-0 | 86,400 円 | 価格はログイン後に確認出来ます |
商品説明

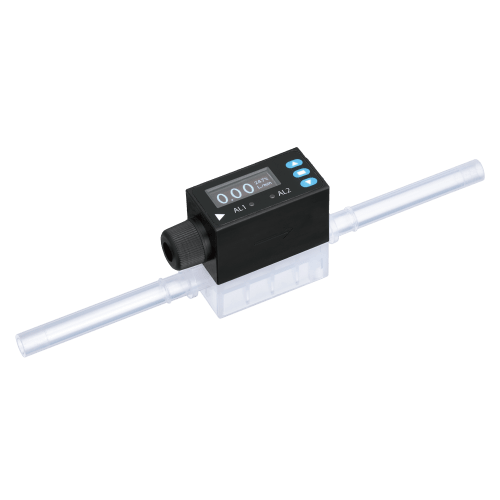

渦式流量計に温度センサーを搭載する事で、これまで実現しなかった流体温度変化時の高精度な流量測定を実現しました。小流量(F.S.2.5L/min)から大流量(F.S.250L/min)までをカバーし、さまざまな液体計測に対応します。温度センサー搭載により通水時の液体温度をモニタリング可能。
温度補正実装で液温変化による精度誤差軽減。
Oリングレス設計で接液部はオールNewPFA。
従来機より小型で省スペース。
IP65相当の防水性。
12-24VDC単一電源による駆動。
