商品説明

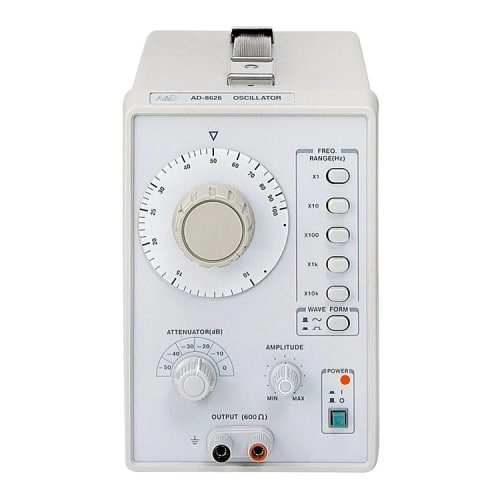

1MHz 低歪率オシレーター
10Hz~1MHzのワイドな周波数レンジ(5レンジ)
0.02%以下(500Hz~20kHz)の歪率の正弦波
10dBステップの減衰器(0~-50dB)を内蔵
商品仕様
| 型式 |
AD8626 |
| 信号出力部:出力周波数レンジ |
10Hz～1MHz（5レンジ） |
| 信号出力部:出力波形 |
方形波、正弦波 |
| 信号出力部:出力振幅 |
正弦波 5Vrms以上（600Ω負荷時） / 方形波 10Vpp以上（無負荷時） |
| 信号出力部:出力周波数精度 |
ダイアル精度±（5%＋1Hz）、（ダイアル10および100の位置における精度）×1レンジは除く |
| 信号出力部:出力インピーダンス |
約600Ω |
| 信号出力部:アッテネータ(減衰器) |
0、－10、－20、－30、－40、－50（dB） （6ステップ、精度±1dB、600Ω負荷時） |
| 正弦波:歪み率 |
0.02%以下（500Hz～20kHz）、0.05%以下（100Hz～100kHz） （100Hzはx10レンジ、100kHzはx1レンジ）、0.3%以下 （50Hz～200kHz）、0.5%以下 （20Hz～500kHz）、1.5%以下 （10Hz～1MHz） |
| 方形波:立上り・立下り時間 / 対称性 |
200ns以下 / 50%±5％（１kHz,最大出力時） |
| 仕様保証温湿度範囲 |
10～35℃、85%RH以下（結露しないこと） |
| 電源 |
電圧・周波数：AC100V±10%、50Hz/60Hz、消費電力：約8W（約10VA） |
| 外形寸法 |
130(W)×200(H)×250(D)mm（突起部含まず） |
| 本体質量 |
約3kg(突起部含まず) |
| 付属品 |
電源ケーブル1本、出力ケーブル（バナナ－ワニロクリップ）1本、取扱説明書 |
