商品仕様
| 型式 | FHP301N-ProII |
|---|---|
| 温度測定範囲 | K熱電対:-200.0~+1372.0 測温抵抗体(Pt100Ω):-200.0~+850.0℃ |
| 温度設定範囲 | 0~500(標準設定) K熱電対:-200.0~+1372.0(設定変更可) 測温抵抗体(Pt100Ω):-200.0~850.0(設定変更可)℃ |
| 入力種類 | K熱電対 測温抵抗体(Pt100Ω) |
| センサー入力選択 | K熱電対:標準設定 測温抵抗体(Pt100Ω):設定により変更可能 |
| 制御動作 | オートチューニング付きPID制御(ON/OFF制御にも切換え可能)、簡易プログラム機能搭載(最大8ステップ) |
| 表示分解能 | 0.1℃(1℃変更可) |
| 温度表示精度 | K熱電対:指示値の±(0.3%1デジット)または±2℃のどちらか大きい方(周囲温度23℃±10℃) 測温抵抗体(Pt100Ω):指示値の±(0.3%1デジット)または±2℃のどちらか大きい方(周囲温度23℃±10℃) |
| 制御出力形式・容量 | SSRによる電圧出力 AC100V 12A Max(1.2kw) |
| イベント(警報)出力仕様 | 無電圧接点出力 最大3A(AC200V) ※ただし抵抗負荷 |
| 伝送出力仕様 | DC4~20mA(PV伝送) ±0.3%F.S 500Ω以下 |
| 電源電圧 | AC100V ±10% |
| 使用周囲温湿度 | 0~35℃ RH20~85%(ただし結露しない事) |
| 保存周囲温湿度 | -20~+70℃ RH5~95%(ただし結露しない事) |
| 外形寸法 | W115×D197×H147mm(±1mm) |
| 重量 | 1400g |
| 付属品 | 3Pプラグ付き電源コード1.8m、取扱説明書 |
| 温調器 | TTM-217 |
| PV色 | 白 |
| SV色 | 緑 |
| 入数 | 1台 |
背面画像

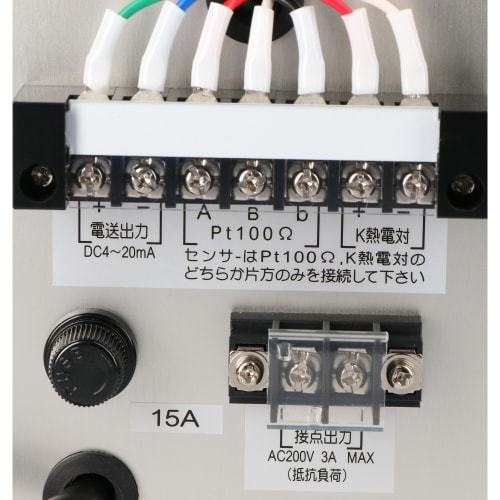

背面 端子
関連商品
| 商品コード | 商品名 | 定価 | 通常販売価格 |
|---|---|---|---|
| 0580702408 | PCローダーケーブル TTM-LOADER | 20,900 円 | 価格はログイン後に確認出来ます |
商品説明
K熱電対、測温抵抗体(Pt100Ω)センサーどちらでもご使用いただけます。ヒーター等の負荷と温度センサー・電源を接続するだけですぐに温度コントロールが可能です。
5桁表示による11セグメント液晶表示パネルを採用で、従来の製品と比較して大変見やすく多彩な表示が可能です。
簡易プログラム温度調節機能を搭載して最大8ステップのプログラム運転が可能です。
8個のキースイッチを搭載していて、下記の操作がワンタッチで行えます。
・定値温度調節器機能/プログラム温度調節器機能選択切換え
・プログラム設定呼び出し(プログラム温度調節器機能選択の場合)
・ステップ送り(プログラム温度調節器機能選択の場合)
・運転/停止切換え(RUN/RDY)
PCローダーインターフェイスを搭載で、ローダーケーブル(オプション)とパソコンをUSBで接続し各種詳細設定やデータロギングが可能です。
イベント出力(警報)、アナログPV伝送出力(4~20mA)を標準で各1点搭載しております。
