商品仕様
| 型式 | サーモスケール100 |
|---|---|
| 測定範囲 | 下記グラフ参照 |
| 使用温度範囲 | 80~105℃ |
| 接触時間 | 1~10秒にて |
| 支持体 | PET |
| 寸法 | W297mm×L10m |
| 厚さ | t0.09mm |
| 入数 | 1巻 |

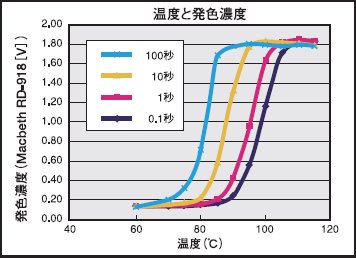

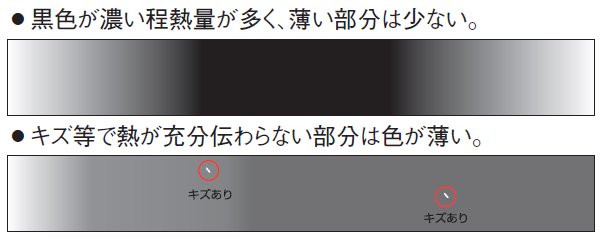

| 仕様補足 | ■測定事例 黒色が濃い程熱量が多く、薄い部分は少ない。 キズ等で熱が十分伝わらない場合は色が薄い。 ■温度と発色濃度 熱源に接触させた時の発色挙動は、下図のようになり短時間の加熱では発色しにくく、長時間の加熱では発色しやすくなっています。例えば、1秒の接触では85℃から100℃で発色し、10秒の加熱では80℃から95℃で発色します。 また、最高温度が同じでも、その後急速に冷やされた場合は発色濃度が低くなります。発色濃度は温度でなく、加えた熱量に対応しています。 |

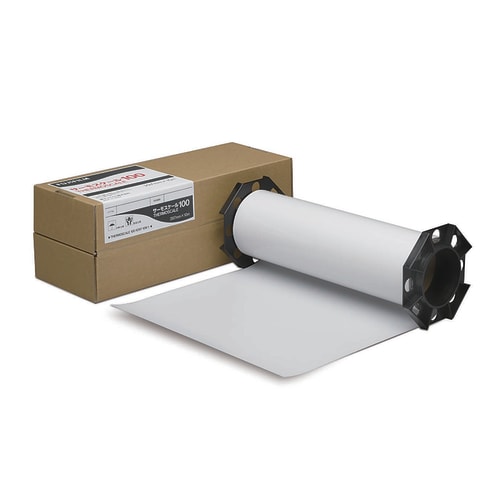

商品説明
熱分布(熱量)を視覚化できます。点ではなく面で測定、熱量分布を発色した色(黒)の濃淡で目視判定可能。
シート1枚を測定部位に当てるだけなので、簡単かつローコストに導入可能です。
実稼働させることなく事前測定、調整・セッティング、修理などの時間を短縮します。
